氮化钢 38CrMoAl

镀铬钢 SCM440(日本钢材)

不锈钢 9Cr18MoV



二.螺杆工艺

氮化处理

表面镀铬

整体硬化

PTA (即牙顶喷焊)

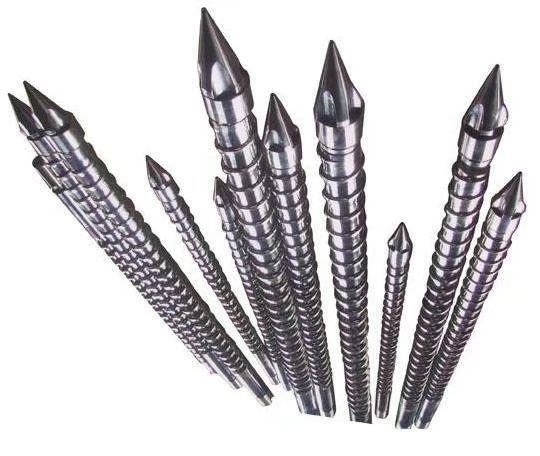

三.螺杆种类

0---标准螺杆

1--- PC螺杆 (渐变型)

2--- PA螺杆 (突变型)

3--- PMMA螺杆 (生产厚壁制品)

4--- PET螺杆 (加长型)

5--- PVC螺杆 (整体型)

6--- 热固型螺杆 (整体型)

7--- 弹性体螺杆 (TPR,TPU,TPE)

8--- 镜片型螺杆 (PMMA有色眼镜专用)

Z--- 高混型螺杆 (含珠光粉制品)

H--- 普通型螺杆 (单螺纹)



四.目前标准螺杆

HTF58X-HTF450X 氮化双棱螺杆

HTF530X-HTF2400XA 镀铬变距螺杆

HTF2400XB-HTF4000X 氮化单棱螺杆



五.06版标准螺杆

HTF60W-HTF450W 氮化双棱螺杆

HTF530W-HTF1300W 镀铬变距螺杆

螺杆新编码规则

S 0160 X A 0

S表示螺杆

0160表示160T机器

X表示机器类别

A表示螺杆型号

0表示螺杆类型

螺杆混色级别

A级 高 可以采用双混螺杆

B级 标准 可以采用标准螺杆

C级 无 可以采用H型螺杆



标准螺杆适合范围---类型 0

原料：ABS,PE,PP,PS,POM,AS,PBT等普通塑料

填充物：如果有玻纤,则需采用双金属；如果有阻燃,则需采用镀铬

混色要求: 色母,色粉

说明:

1.镀铬螺杆不易生产含有玻纤制品,因为镀铬不耐磨

2.氮化螺杆不易生产有阻燃剂制品,因为氮化螺杆不耐腐

3.客户使用流动指数低的PS(多用于食品级制品),如奇美PG-383M,则需采用镀铬螺杆,因为氮化新螺杆容易粘料而从制品发黄

4.分离型镀铬螺杆不易生产PC,PC+ABS

5.标准螺杆不易生产珠光粉制品,因为混色要求达不到



PC螺杆---类型 1

原料:PC,PC+ABS,PS,AS,PMMA,ABS,PA+GF,软PVC

填充物: 如果有玻纤,则需采用双金属；如果有阻燃,则需采用镀铬

混色要求:无

说明:

1.适合生产透明料与造粒料,因为无混色功能.如果生产有混色要求的,只能选择标准镀铬螺杆

2.经常有客户要求即生产PC,又生产PA,这时的PA必须含有玻纤,不能是纯PA,采用双金属PC螺杆,不过生产透明PC时易出黑点

3.不能生产PMMA化妆品厚壁制品

4.小机采用A,B型,HTF650以上大机长径比20-22,长径比不易过长



PA螺杆---类型 2

原料: PA,PA+GF

混色要求:无

说明:

1.PA螺杆采用双金属

2.不易生产其他塑料

3.小机采用A,B型,HTF650以上大机长径比20-22,长径比不易过长



PMMA螺杆---类型 3

原料：PMMA

说明:

1.生产厚壁化妆品专用螺杆

2.采用不锈钢材料

3.不易生产其他塑料



PET螺杆---类型 4

原料:PET,可生产PP

混色要求:无

说明:

1.镀铬螺杆,长径比25:1,制品重量小于80%注射量,这样制品质量可以保正

2.PET瓶胚制品专用,无混色功能

3.不易生产热敏性塑料与高粘度塑料,如ABS,PC



弹性型螺杆---类型 7

原料:TPU,TPR,TPE,软PVC

混色要求：标准

说明：

1.主要生产热敏性弹性型塑料

2.应用在双色机，制鞋底，笔套等

3.PC螺杆也可以生产TPR,但是不能混色



镜片型螺杆---类型 8

原料:PMMA

混色要求:高

说明: 专用生产有色镜片螺杆



高混Z型螺杆---类型 Z

原料:ABS,PP等

混色要求:高

说明:

1.主要使用在珠光粉制品

2.不能生产透明制品



六.机筒

氮化机筒 (38CrMoAl)

双金属机筒 (40Cr+离心浇铸)



七.机筒等级

A级 玻纤>30%

B级 30%>玻纤

C级 无玻纤

A为高耐磨双金属机筒

B为标准双金属机筒

C为标准氮化机筒



八.螺杆选择

根据塑料填充物选择螺杆材料与处理

1.玻纤 双金属螺杆

2.阻燃 镀铬螺杆或不锈钢螺杆

3.即有玻纤又阻燃 目前只能用双金属螺杆

注明:

1.透明制品必须采用镀铬,如果采用氮化无法保证制品质量,比如出黑点,发黄现象

2.阻燃级制品也必须采用镀铬或不锈钢,如果采用氮化公司无法保证螺杆使用寿命

根据塑料的粘度选择螺杆直径:

PP<PE<PS<ABS<PA<POM<PC+ABS<PC

PP、PE、PS、ABS一般可选A、B、C螺杆，

PA、POM、PC+ABS、PC一般选A、B螺杆

热固机螺杆选 B型

PVC螺杆 A,B型
